基本特性
TYB-S45C以优质钢为基体，内孔覆以特种耐磨铜合金材料。同时根据客户要求可在铜合金表面加工出规则的油槽，以提高润滑性能。TYB-S45C则在TY450的基础上镶嵌环形固体润滑剂，以起到自润滑性能。该种材料具有摩擦系数小，耐摸性能好，尺寸精度高，耐冲击、耐高温的特性。可用于高精度冲压模具，汽车覆盖模具等频繁工作的往复运动导套。
技术参数

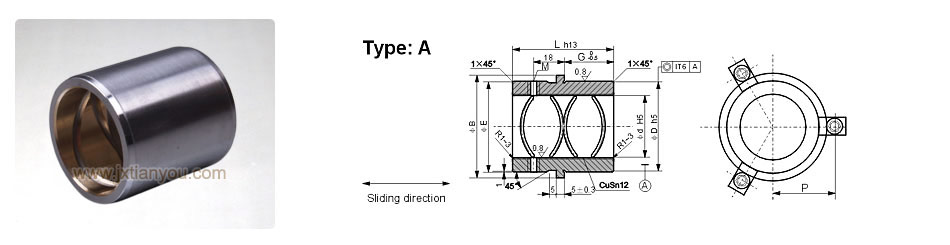

| TY 标准 | 钢基 | 铜 | ****静承载 | ****动承载 | ****速度 | ****pv | 摩擦系数 | 温度 |
|---|---|---|---|---|---|---|---|---|
| TY450 | ≥45hrc | ≥80hb | 50n/mm2 | 30n/mm2 | 2m/s | 1.8n/mm2*m/s | 0.03～+0.20 | -50～+250 |
| unit(单位)：mm | ||||||||||||
| type | d | d | b | c | e | f | g | l | m | n | p | housing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | 18-19 | 28 | 34 | 29 | - | 8 | 18 | 31 | - | 5 | 20.5 | 28+0.013 0 |
| 37 | 50 | |||||||||||
| a | - | 31 | - | 18 | m6*1 | - | ||||||
| 27 | 70 | |||||||||||
| 18 | ||||||||||||
| b | 24-25 | 38 | 44 | 39 | - | 12 | 23 | 36 | - | 5 | 25.5 | 38+0.016 0 |
| 42 | 55 | |||||||||||
| a | - | 41 | - | 23 | m10*1 | - | ||||||
| 32 | 80 | |||||||||||
| 23 | ||||||||||||
| b | 30-32 | 45 | 53 | 48 | - | 16 | 30 | 43 | - | 5 | 31.5 | 45+0.016 0 |
| 47 | 60 | |||||||||||
| a | - | 50 | - | 26 | m10*1 | - | ||||||
| 37 | 90 | |||||||||||
| 26 | ||||||||||||
| b | 40-42 | 54 | 63 | 58 | - | 19 | 38 | 51 | - | 8 | 36.5 | 54+0.019 0 |
| 54 | 67 | |||||||||||
| a | - | 60 | - | 30 | m10*1 | - | ||||||
| 47 | 100 | |||||||||||
| 30 | ||||||||||||
| b | 50-52 | 65 | 79 | 74 | - | 19 | 48 | 61 | - | 8 | 44.5 | 65+0.019 0 |
| 62 | 75 | |||||||||||
| a | - | 76 | - | 35 | m10*1 | - | ||||||
| 57 | 110 | |||||||||||
| 35 | ||||||||||||
| b | 63 | 81 | 92 | 87 | - | 19 | 61 | 74 | - | 8 | 51 | 81+0.022 0 |
| 77 | 90 | |||||||||||
| a | - | 89 | - | 48 | m10*1 | - | ||||||
| 67 | 130 | |||||||||||
| 48 | ||||||||||||
| b | 80 | 100 | 111 | 106 | - | 19 | 78 | 91 | - | 8 | 60.5 | 100+0.022 0 |
