锌基耐磨合金的特点
作为优良的易损材料,自身具有优良的减磨、耐磨性、其对配磨件的磨损比铜合金小。从而提高了机械传动零碎件的使用寿命,保持了机械加工精度。延长了机械维护周期,提高了生产效率,对润滑油的亲和性好,且导热率高于铜合金数倍,散热快,工作中保持较低的温度,抗咬合性能优良。
锌基耐磨合金的三大使用优势
比重小于铜合金,花两个的钱用三个。具有减磨性、耐磨性能好、使用寿命高于铜合金。散热快、抗咬合性好。
锌基耐磨合金的运用
这类轴承用于各种工程机械用来替代传统的铜合金制造的轴套、轴瓦、滑块、齿轮、蜗轮等减磨材料。并在锻压机床、水泵、注塑机、轧钢、石油、矿山、起重、阀门等行业应用,均取得成功并得到充分肯定。
zqsn6-6-3 | zqsn10-1 | zqa19-4 | 锌基合金 | |
---|---|---|---|---|
抗拉强度n/mm2 | 180~220 | 220~250 | 400~500 | 400~460 |
延伸率% | 6 | 3~5 | 10 | 1.5~4.0 |
硬度hb | 65 | 80 | 110 | 95 |
摩擦系数(干摩擦) | 0.16 | 0.14 | 0.16 | 0.12 |
摩擦系数(油润滑) | 0.16 | 0.14 | 0.16 | 0.10 |
比重g/mm3 | 8.82 | 8.98 | 7.7 | 6.0 |
线膨胀10-a | 17.1 | 18.5 | 18.1 | 25 |
导热率c.s.c | 0.22 | 0.12 | 0.14 | 0.24 |
压缩永久变形量400n/mm2 | <0.05 | <0.05 | <0.05 | <0.05 |
最高使用温度 | 300℃ | 300℃ | 300℃ | 150℃ |
使用极限pv值 | 0.5n/mm2.m/s | 0.5n/mm2.m/s | 0.5n/mm2.m/s | 0.5n/mm2.m/s |
极限动载荷mm2 | 30n/mm2 | 40n/mm2 | 50n/mm2 | 50n/mm2 |
同时TYb可根据客户提供各种合金材料 |
锌基耐磨合金的金相组织
锌基耐磨合金属于高强度、高耐性轴承,广泛用于制作结构件和机器中的轴套、滑块、滑板、齿轮、蜗轮等。
轴承尺寸 | 轴承硬度 | 滑动速度 | 单位压力 | 运动方式 | 对磨轴 | 试验时间 | 润滑条件 |
---|---|---|---|---|---|---|---|
φ40×φ50×l30 | ≥98hb | v=1.0m/min | p=24.5n/mm2 | 回转 | 45#hrc40-45ra0.8 | 50小时 | 干摩擦 |
单位:mm | |||||

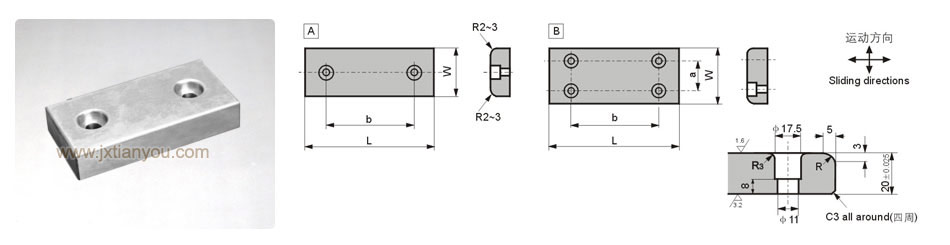

standard no. | w | l | a | b | sketch |
---|---|---|---|---|---|
TYxjp 28x75 | 28 | 75 | 45 | a | |
TYxjp 28x100 | 100 | 50 | |||
TYxjp 28x150 | 150 | 100 | |||
TYxjp 38x75 | 38 | 75 | 45 | ||
TYxjp 38x100 | 100 | 50 | |||
TYxjp 38x150 | 150 | 100 | |||
TYxjp 48x75 | 48 | 75 | 45 | ||
TYxjp 48x100 | 100 | 50 | |||
TYxjp 48x125 | 125 | 75 | |||
TYxjp 48x150 | 150 | 100 | |||
TYxjp 48x200 | 200 | 150 | |||
TYxjp 58x75 | 58 | 75 | 45 | ||
TYxjp 58x100 | 100 | 50 | |||
TYxjp 58x150 | 150 | 100 | |||
TYxjp 75x75 | 75 | 75 | 25 | ||
TYxjp 75x100 | 100 | 50 | |||
TYxjp 75x125 | 125 | 75 | |||
TYxjp 75x150 | 150 | 100 | |||
TYxjp 75x200 | 200 | 150 | |||
TYxjp 100x100 | 100 | 100 | 50 | 50 | b |
TYxjp 100x125 | 125 | 75 | |||
TYxjp 100x150 | 150 | 100 | |||
TYxjp 100x200 | 200 | 150 | |||
TYxjp 100x250 | 250 | 200 | |||
TYxjp 100x300 | 300 | 200 | |||
TYxjp 125x125 | 125 | 125 | 50 | 75 | |
TYxjp 125x150 | 150 | 100 | |||
TYxjp 125x200 | 200 | 150 | |||
TYxjp 125x250 | 250 | 200 | |||
TYxjp 125x300 | 300 | 200 | |||
TYxjp 125x350 | 350 | 200 | |||
TYxjp 150x350 | 150 | 150 | 100 | 100 | |
TYxjp 150x200 | 200 | 150 | |||
TYxjp 150x250 | 250 | 200 |
